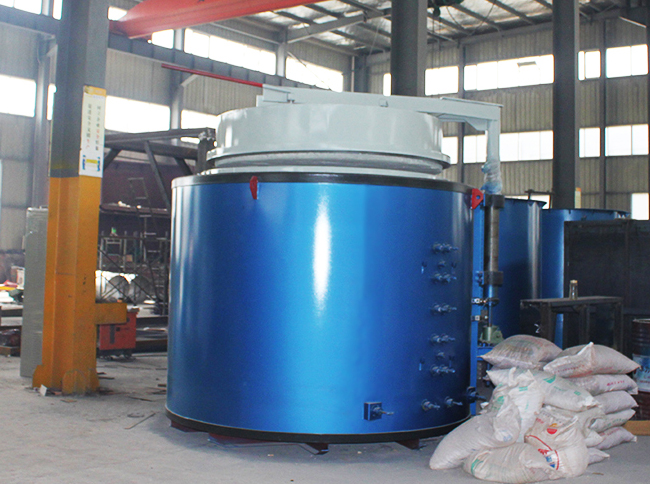

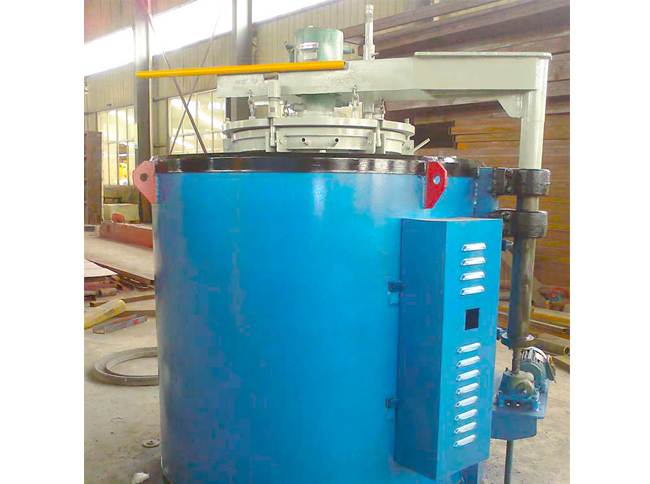

氮化爐是具有氮化處理的設(shè)備，具有處理溫度低，時間短，工件變形小的特點(diǎn)，具有高疲勞

氮化工藝

氮化處理是指一種在溫度下一介質(zhì)中使氮原子滲入工件表層的化學(xué)熱處理工藝。經(jīng)氮化處理的制品具有優(yōu)異的耐疲勞性、耐蝕性及耐高溫的特性。

往氮化爐內(nèi)不銹鋼真空密封罐中通入氨氣，加熱到520℃，保持適當(dāng)?shù)臅r間，

根據(jù)工件材質(zhì)和滲層要求3-90小時不等，使?jié)B氮工件表面獲得含氮強(qiáng)化層，得到高硬度，高疲勞。

操作方法：

1.滲氮前的模具是先經(jīng)過正火或調(diào)質(zhì)處理過的工件。

2.先用汽油和酒精擦洗工件表面，不得有銹斑、油污、臟物存在。

3.裝入爐內(nèi)后，對稱擰緊爐蓋壓緊螺栓。

4.將爐罐和爐蓋進(jìn)水口通入冷卻水進(jìn)行循環(huán)水冷。爐蓋上管道冷卻水下端為進(jìn)水，上端為出水，爐罐單獨(dú)進(jìn)水，單獨(dú)排水，爐蓋所有水管可按低進(jìn)高出原則串聯(lián)，由一個口進(jìn)水，一個口排水。

5.升溫前應(yīng)先送氮?dú)馀艢猓艢鈺r流量應(yīng)比使用時大一倍以上。

排氣10分鐘后，將控溫儀表（如下圖）設(shè)定到150℃，自動加熱開關(guān)撥向開，邊排氣邊加熱150℃保持2h排氣，再將控溫儀表設(shè)定到530℃，把氨氣流量調(diào)小，保 持爐內(nèi)正壓，排氣口有較小氣流向上的壓力，當(dāng)爐溫升到530℃時，恒溫恒流滲氮3-20h，再將氨氣壓力調(diào)大一點(diǎn)，讓排氣維持適中壓力，滲氮4-70h， 再將氨氣壓力調(diào)小，退氮1-2h，切斷電源，停止加熱，給少量氨氣，使?fàn)t內(nèi)維持正壓，待爐溫降到150℃以下方可停止供氨出爐

軟氮化熱處理

為了縮短氮化周期，并使氮化工藝不受鋼種的限制，在近年間在原氮化工藝基礎(chǔ)上發(fā)展了軟氮化和離子氮化兩種新氮化工藝。

軟氮化實(shí)質(zhì)上是以滲氮為主的低溫氮碳共滲，鋼的氮原子滲入的同時，還有少量的碳原子滲入，其處理結(jié)果與一般氣體氮化相比，滲層硬度較氮化低，脆性較小，故稱為軟氮化。

1、軟氮化方法分為：氣體軟氮化、液體軟氮化及固體軟氮化三大類。目前國內(nèi)生產(chǎn)中應(yīng)用廣泛的是氣體軟氮化。氣體軟氮化是在含有活性氮、碳原子的氣氛中 進(jìn)行低溫氮、碳共滲，常用的共滲介質(zhì)有尿素、甲酰胺、氨氣和三乙醇胺，它們在軟氮化溫度下發(fā)生熱分解反應(yīng)，產(chǎn)生活性氮、碳原子。活性氮、碳原子被工件表面 吸收，通過擴(kuò)散滲入工件表層，從而獲得以氮為主的氮碳共滲層。

氣體軟氮化溫度常用560-570℃，因該溫度下氮化層硬度值高。氮化時間常為2-3小時，因?yàn)槌^2.5小時，隨時間延長，氮化層深度增加很慢。

2、氮化爐軟氮化層組織和軟氮化特點(diǎn)：鋼經(jīng)軟氮化后，表面外層可獲得幾微米至幾十微米的白亮層，它是由ε相、γ`相和含氮的滲碳體Fe3（C，N）所組成，次層為的擴(kuò)散層，它主要是由γ`相和ε相組成 [1]  。

軟氮化特點(diǎn)

(1)、處理溫度低，時間短，工件變形小。

(2)、不受鋼種限制，碳鋼、低合金鋼、工模具鋼、不銹鋼、鑄鐵及鐵基粉未冶金材料均可進(jìn)行軟氮化處理。工件經(jīng)軟氮化后的表面硬度與氮化工藝及材料有關(guān)。

(3)、能顯著地提高工件的疲勞強(qiáng)度、耐腐蝕性。在干摩擦條件下還具有抗擦傷和抗咬合等性能。

(4)、由于軟氮化層不存在脆性ξ相，故氮化層因而具有韌性，不容易剝落。

因此，目前生產(chǎn)中軟氮化已廣泛應(yīng)用于模具、量具、刀具（如：高速鋼刀具）等、曲軸、齒輪、氣缸套、機(jī)械結(jié)構(gòu)件等工件的處理。

液體氮化爐編輯

液體氮化爐適用于各類氮化鋼空氣預(yù)熱、液體氮化、液體氧化工藝。氮化爐具有處理溫度低，時間短，工件變形小的特點(diǎn)

施工時氣溫應(yīng)在5℃~35℃之間；

本產(chǎn)品為客戶來圖非標(biāo)定制產(chǎn)品，產(chǎn)品一經(jīng)出廠不予退貨；

施工過程中注意保護(hù)產(chǎn)品外框架不受損不磕碰；
